精品国产免费第一区二区科紡: 化學纖維（wéi）的品質指標（二）——物理性能指標

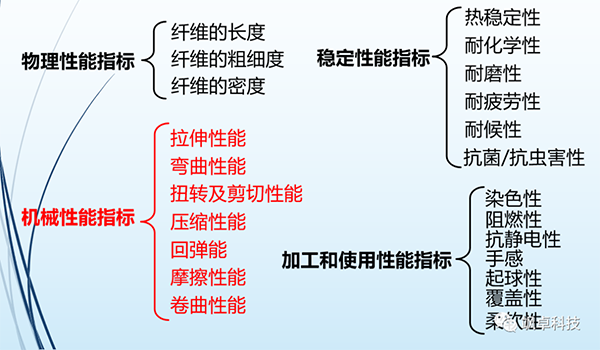

化學纖維的品質指標可以分為物理性能（néng）指標、機械性（xìng）能（néng）指標、穩（wěn）定性能指標（biāo）、加（jiā）工和使用性能指標。本節分享化學（xué）纖維的機械性能指（zhǐ）標。

二、機（jī）械性能指標

1. 拉伸性能（néng）

(1) 斷裂強度：

a：應力-應變曲線：纖維拉伸過程受力與變形的關係曲線 ( 圖中t點對應的應力值σt  )。

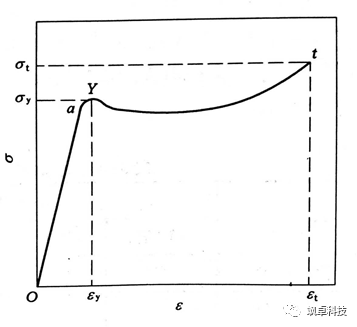

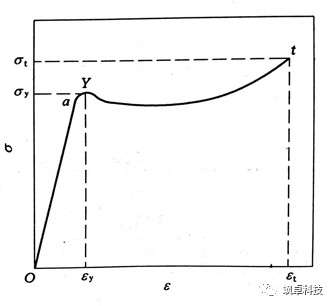

纖維典型應力-應變曲線

b：斷裂強力P (也稱絕對強力或斷裂負荷)：是（shì）纖（xiān）維（wéi）抵抗拉伸力能力的量（liàng）度，以試樣拉伸（shēn）至斷（duàn）裂時所能承受的最大負荷來表示(單位為N 或（huò）cN )。

斷裂強度的三種表示方法：

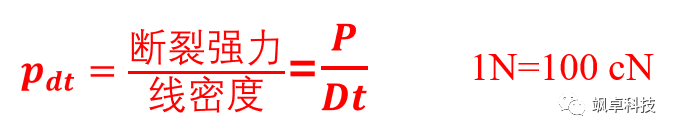

① 相對強度(Pdt)：單位線密度纖維或紗線的斷裂強力，單位N/tex 或者cN/dtex：

② 斷裂長度(Lp)：以纖維（wéi）自身重量使其斷裂時的纖維的（de）長（zhǎng）度，單位為Km；

③ 強度極限(σ)：試（shì）樣單（dān）位麵積上所能承受的最大強力，單位為N/mm2。

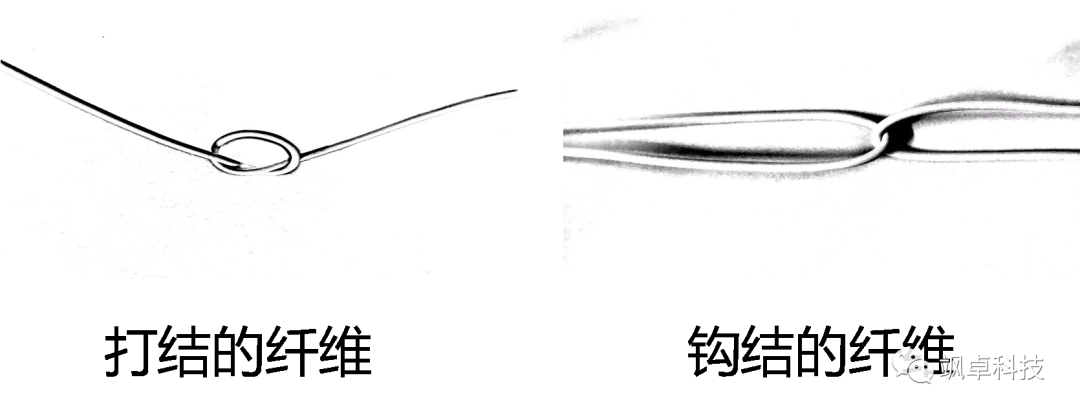

(2) 打結強度（結節強度):

將一根纖維在中央打結後測得的斷裂強度。反應纖維耐彎（wān）曲、扭轉的能力（lì），用（yòng）於特種製品，如漁網線的（de）強度測試。

(3) 鉤結強（qiáng）度：

將兩根纖維互套成環後測得的斷裂（liè）強度。與纖維抗彎性能有（yǒu）關，鉤結強度高，加工（gōng）成織物的（de）耐（nài）折性（xìng）和耐磨性較好。

(4) 斷裂伸（shēn）長：

    是指試樣在拉伸至斷裂時產生的伸長。斷裂伸長有兩種（zhǒng）表示方法：

    ① 絕對伸長：是指試樣在拉伸至斷裂時試樣的長度與原長度之差，單位mm。

    ② 相對伸長（即斷裂伸長率)：是絕（jué）對伸長與試樣長度之比，以百分（fèn）率表示。

適用於紡織用的纖維斷裂伸長率一般在10%-30%

(5) 模量（liàng）：

 纖維的模量定義（yì）為應力與（yǔ）應變的比（bǐ）值。

• 初始模量：在彈性限度內，應力變化與（yǔ）應變變化的比值。單位（wèi）N/tex 或cN/dtex 。

    纖維（wéi）的初始模量是在小負荷下變形的難易程度，反應了纖維的剛性。普通纖維的初始模量（liàng）一般通過測量其（qí）1%的負荷求出

• 屈服：纖維受外力到一定程度時，即使不增加負荷，仍繼續發生明顯的（de）塑性形變，這種現象稱為屈（qū）服。



    轉折點 P稱為（wéi）屈服點，屈服（fú）點對應的應力和應（yīng）變分別稱為屈服應力（屈服強度)σp 和屈服應變(屈服伸長（zhǎng）) εp

• 斷裂（liè）功：纖維拉伸至斷裂時外力所做的功。是負荷-伸長曲線下的麵積。

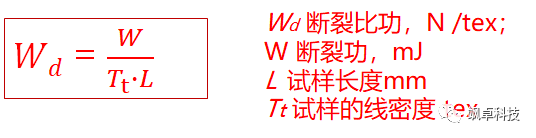

• 斷裂比功：單位纖度的斷裂功。是應力-應變曲線下的麵積。

• 功係數：負荷-伸長（zhǎng）曲線下（xià）的（de）麵積與斷裂強力和斷裂伸長乘積之比稱為功（gōng）係數

斷裂功、斷裂（liè）比功（gōng）、功係數反映的時纖維（wéi）的韌性，其他條件不變，斷裂功、斷裂比功越大，纖維的韌性及其製品的耐（nài）磨和耐衝（chōng）擊性越好。

纖維典型應力-應變曲線分（fèn）析

纖維典型應力應變曲線

    “軟（柔）”和“硬（剛）”---形容模量的低（dī）或高。

    “強”和“弱（ruò）”---指強度的大（dà）小。

    “脆”---無屈服現象而且斷裂伸（shēn）長很小（xiǎo）。

    “韌”---斷裂伸長和斷裂應力都較高。

2. 彎曲性能（néng）

• 撓曲性：指纖維具有在不損傷情況下反（fǎn）複彎曲和回複的能力。撓曲性與纖維的（de）剛性有關（guān）。

紡織纖維在同等條件下越細，纖維的柔曲性越好，因此對於高模量（liàng）的纖維必須（xū）拉伸的足夠細，柔曲性（xìng）才能滿足紡織的（de）應用需求

• 抗彎剛（gāng）度：Rf 較（jiào）大（dà）時，纖維受到橫向力作用時產生的彎曲變形撓度較小。

• 相對抗彎剛（gāng）度：把抗彎剛度折合（hé）成相同線密度（1tex ）時（shí）的抗彎剛度，叫做相對抗彎剛度。

3. 扭轉和剪切性能

• 抗扭剛度：纖維受到扭矩作用時，會產生扭變形。Rt 越大，越不易（yì）產生扭（niǔ）曲變形（xíng）。

• 相對抗扭剛度：將抗扭剛（gāng）度折合成線密度為1tex 時的抗扭剛度，即為相對抗扭剛度。

隨著（zhe）扭（niǔ）轉變形的增大，纖維中剪（jiǎn）切應力增大（dà），在傾斜螺旋麵上相互滑移剪切，在纖（xiān）維中，它造成結晶區破碎和非晶區（qū）大分子（zǐ）鏈被拉斷，沿縱向劈裂。在紗線中，它會造成纖維的相互滑動。(剪切強度比拉伸強（qiáng）度小的多)

4. 壓縮性（xìng）能

• 壓縮性能：為了方便運輸和存儲，需（xū）要壓縮纖（xiān）維集合體的體積。承受外界壓力時，纖維集合體中（zhōng）的纖維彼此交叉排列，往往會發生彎曲和（hé）剪切作用，但以壓（yā）縮變形為主。

5. 回彈性

• 回彈性：纖維在外力作用下伸長和釋放外力後恢複到（dào）原始狀態（tài）的能力稱（chēng）為回彈性。纖維回彈性的表示方法有兩種。

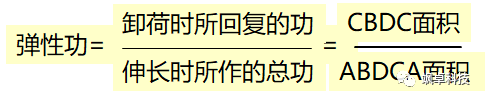

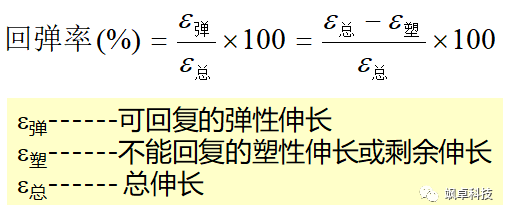

① 一次負荷回彈性（xìng）質（zhì）---回彈率和彈性功（gōng）

② 多次循環負荷回彈性質

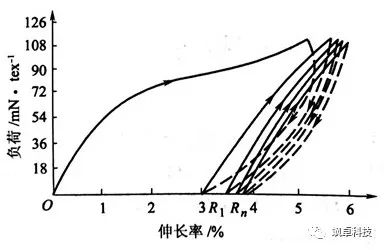

• 纖維在使用時不可能經過（guò）一次拉伸而斷裂，因此（cǐ）循環負荷-伸長曲線更能比（bǐ）較真實的反應纖維在實際（jì）應用過程中的回彈性

• 經過多次循環負荷後，剩餘（yú）伸長值ORn 是回彈性的量度

• 纖維的回彈（dàn）性與其製品的尺寸穩定性和褶皺性密切相關

• 回彈性高的纖維（wéi）製成的服裝不易起褶皺,具有挺括性好, 保形性好的特點

6. 摩擦性

• 摩擦性能：當一個物體在另一個物體表麵滑動時，會產生一個阻礙相對（duì）運動的力，稱之為摩擦力

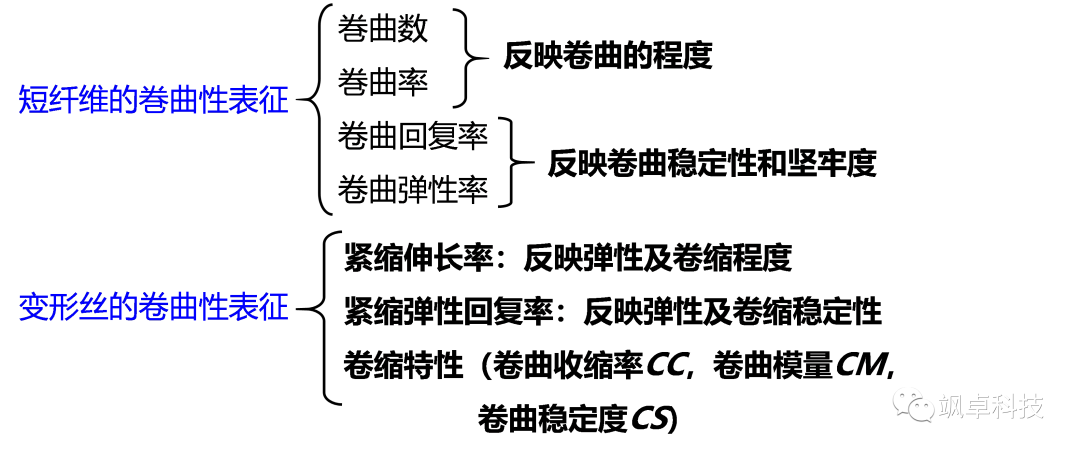

7. 卷（juàn）曲性

(1) 卷（juàn）曲數：纖維掛0.0018cN/dtex 輕負荷時，單位長度內的卷曲（qǔ）的個數（shù）被稱為卷曲數。

注：輕負荷為0.0018 cN/dtex，重負荷，維、錦、丙、氯（lǜ）綸0.05cN/dtex，滌、腈綸0.075cN/dtex

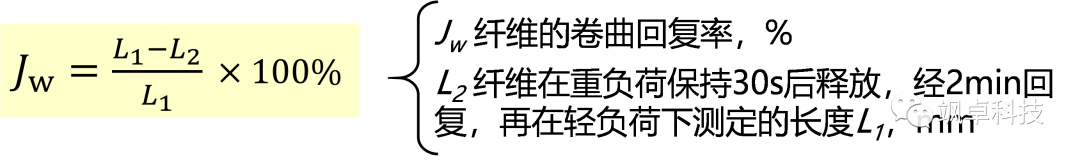

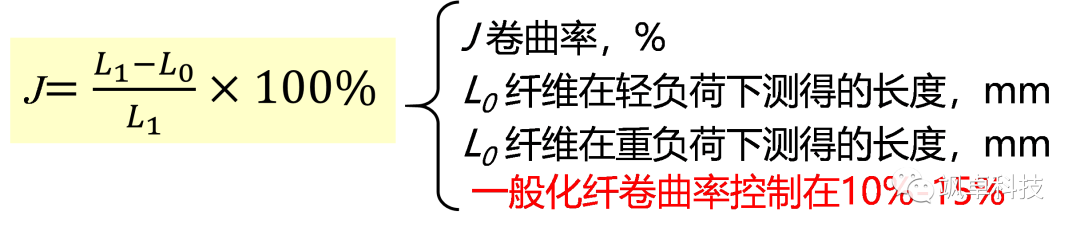

(3) 卷曲回複（fù）率：表示纖維受力後卷曲回複的能力，時（shí）反應卷曲（qǔ）牢度的指標（biāo）。

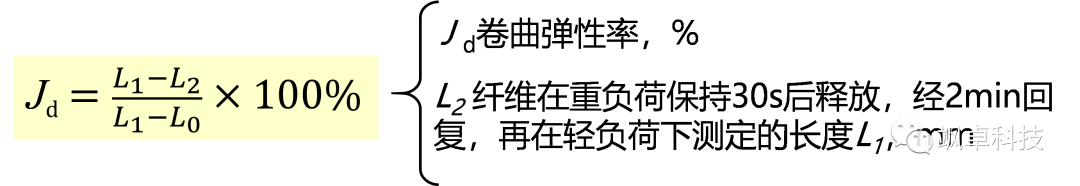

(4) 卷（juàn）曲彈性（xìng）率：

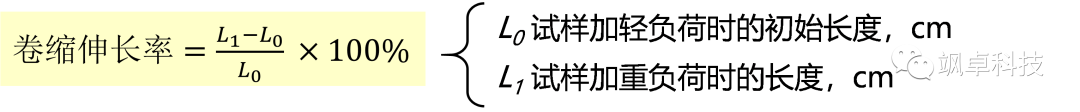

(5) 卷縮伸長（zhǎng）率：表示變形加彈絲彈性及卷縮程（chéng）度指標（biāo），是變形絲加重負荷時的長度與加輕負荷時長度之差，與輕負荷時的長（zhǎng）度之比。

(6) 卷縮彈性回複率：表示變形絲彈性（xìng）及卷縮穩定性的指標，是變形（xíng）絲加重負荷時的長度與去重負（fù）荷在加輕負荷下回複長度（dù）之差，對重負荷時（shí）長（zhǎng）度與輕負荷時初始長度之差的百分率。

(7) 卷縮特性：表示變形絲卷縮收縮性能指標。
